72
На Audi Q7 антенны находятся на заднем и боковом
стеклах и в заднем спойлере. Усилители антенн
различных систем находятся на заднем стекле
справа, на стойках C и в заднем спойлере. Они
отвечают за прием сигналов пульта
дистанционного управления центральным замком,
радио, ТВ и пульта дистанционного управления
автономного отопителя. Благодаря установке
антенны AM в заднем спойлере удалось добиться
еще более высокого качества приема.
В автомобиле устанавливаются всегда только те
модули, которые необходимы для работы
имеющегося дополнительного оборудования.
Усилитель аналогового радиотюнера находится на
правой стойке C. Остальные усилители антенн
FM/AM подключены коаксиальными кабелями к
этому усилителю.
Электропитание всех антенных усилителей
осуществляется через клеммы 30 и 31
непосредственно на антенном усилителе R24. Для
включения/выключения всех усилителей по
проводу HF от аналогового радиотюнера подается
постоянное напряжение.
Антенны навигационной системы, телефона и
цифрового спутникового радиотюнера
в исполнении для США (SDARS) встроены в антенну
на крыше.

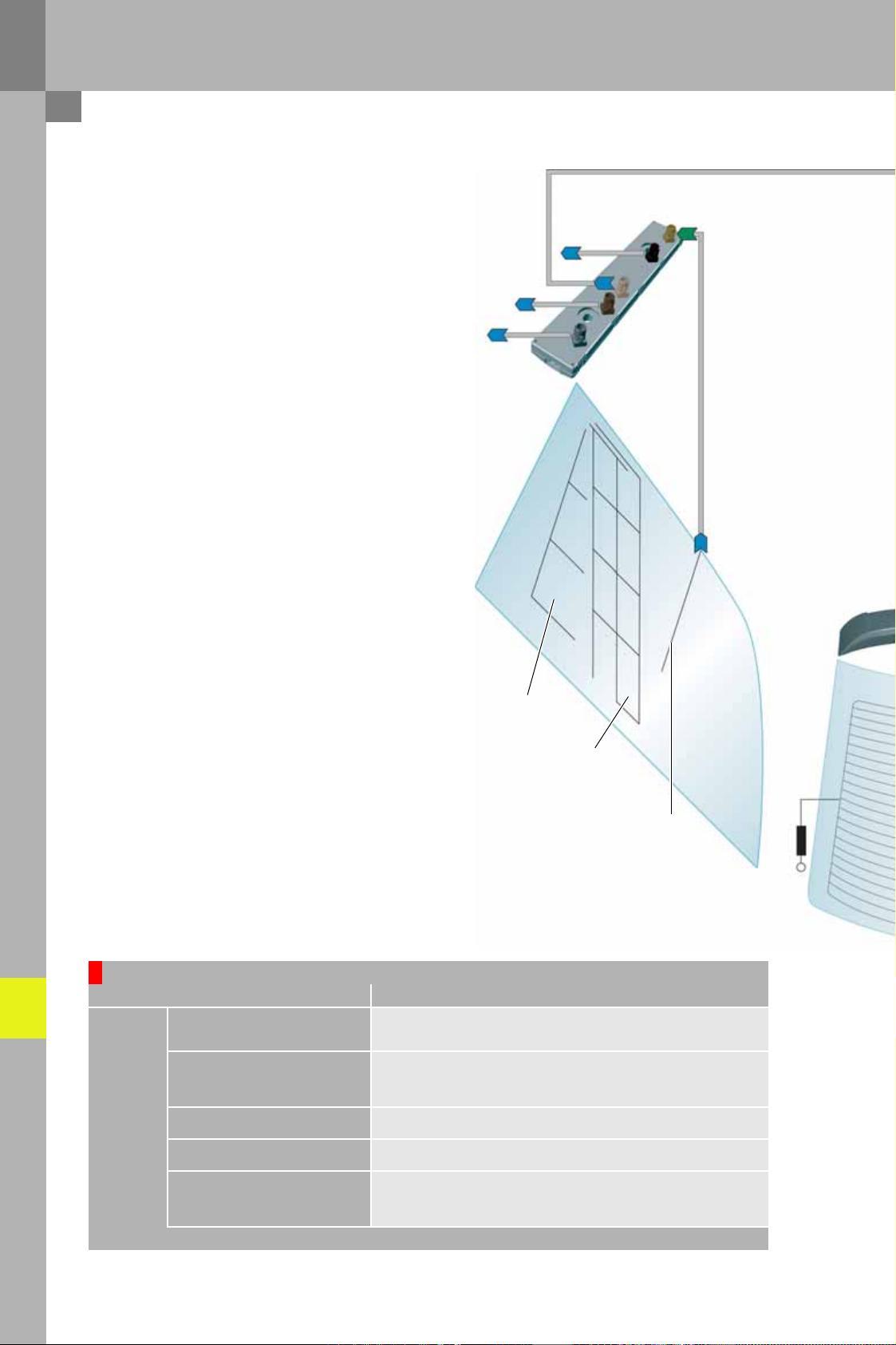

Infotainment
Система антенн
DAB
R113
ТВ 3
Центральный
замок
Сторона
водителя
Центральный замок
FM3 + ТВ3
DAB
Антенна Функция
Антенный усилитель R24 Усилитель антенны аналогового радиотюнера (FM, СВ, ДВ)
Усилитель антенны автономного отопителя
Усилитель антенны ТВ 4
Антенна для радиотюнера,
телефона, навигационной системы
R52
Антенна телефона
Антенна навигационной системы
Антенна цифрового спутникового радиотюнера
(SDARS, только Северная Америка)
Антенный усилитель 2 R111 Усилитель антенны аналогового радиотюнера (FM 1, СВ, ДВ)
Усилитель антенны ТВ 1
Антенный усилитель 3 R112 Усилитель антенны аналогового радиотюнера (FM 2)
Усилитель антенны ТВ 2
Антенный усилитель 4 R113 Усилитель антенны аналогового радиотюнера (FM 3)
Усилитель антенны ТВ 3
Усилитель антенны DABPтюнера
Усилитель антенны центрального замка
R113
C18 Помехоподавляющий фильтр
антенны на стекле +
