42
Двигатель
361_081

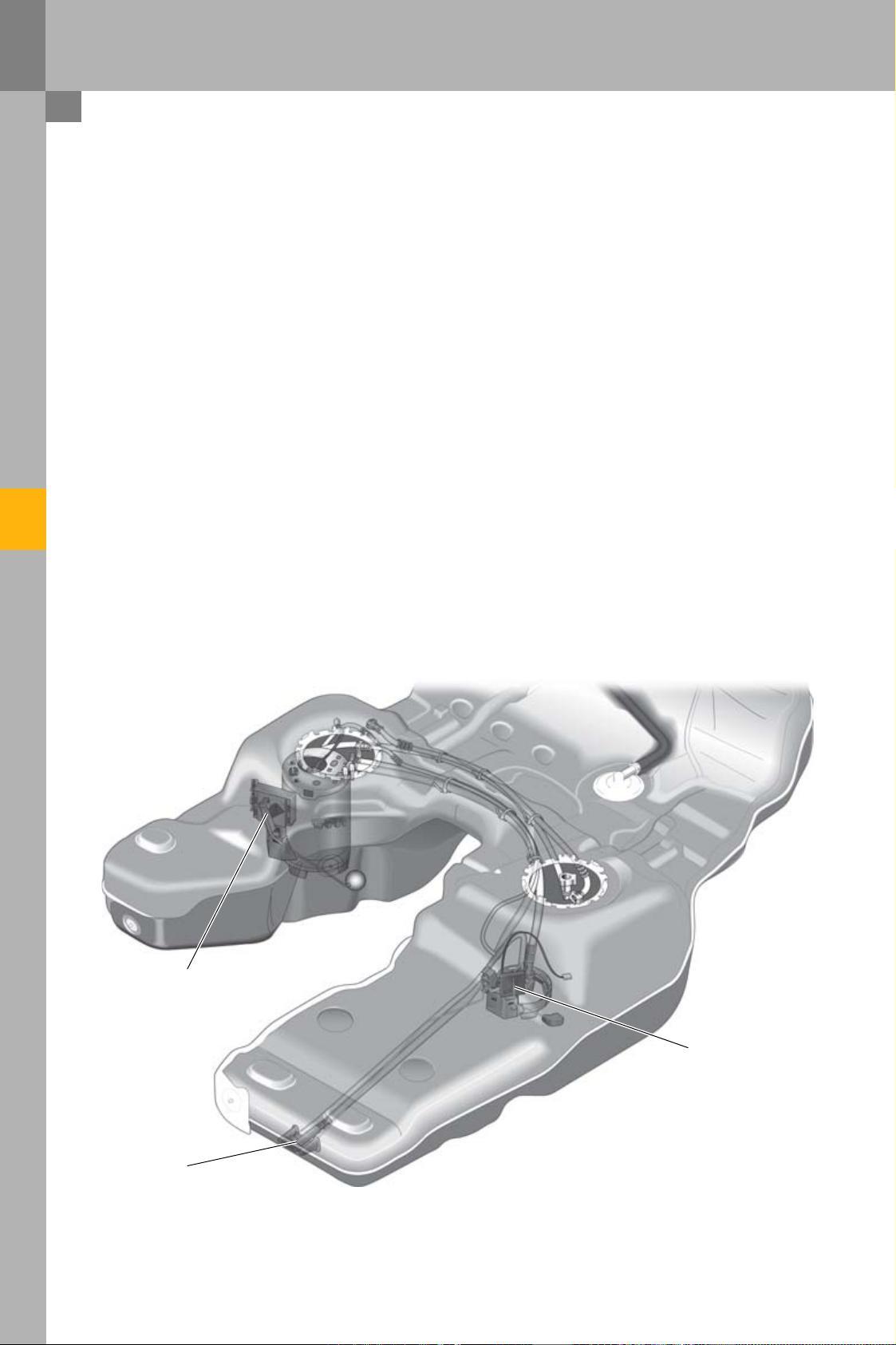

Бак бензинового двигателя
Бензиновый двигатель
В топливном баке для этого двигателя находится один модуль подачи топлива (в правой, основной секции
бака).
Для перекачки топлива из левой секции бака модуль подачи топлива задействует два расположенных в этой
секции эжекционных насоса. Подкачивающий топливный насос G6 регулируется блоком управления
топливного насоса J538 и создает давление от 3,5 до 5,5 бар. Топливный фильтр устанавливается на левом
фланце.
Абсорбер расположен позади заливной горловины бака.
Дизельный двигатель
В обеих секциях бака имеется по модулю подачи топлива. Каждый модуль задействует эжекционный насос,
расположенный в противоположной секции.
G169 датчик уровня топлива 2
и эжекционный насос
Эжекционный насос
G датчик уровня топлива,
G6 подкачивающий топливный насос
и эжекционный насос
